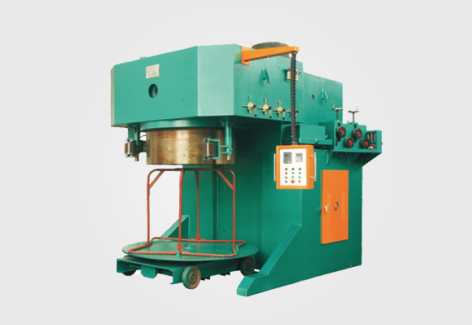

在金屬線材加工領(lǐng)域，倒立式拉絲機(jī)憑借其獨(dú)特的結(jié)構(gòu)設(shè)計(jì)和高效的生產(chǎn)能力，成為銅、鋁、不銹鋼等線材拉拔的常用設(shè)備。而張力控制作為倒立式拉絲機(jī)調(diào)試的核心環(huán)節(jié)，直接關(guān)系到線材的表面質(zhì)量、尺寸精度和生產(chǎn)穩(wěn)定性。本文將從張力控制原理、調(diào)試前準(zhǔn)備、具體調(diào)試方法及常見問題處理等方面展開，系統(tǒng)解析如何科學(xué)調(diào)試倒立式拉絲機(jī)的張力。

　　一、倒立式拉絲機(jī)張力控制的核心原理

　　倒立式拉絲機(jī)的張力系統(tǒng)主要由放線裝置、拉拔模具組、收線裝置及張力檢測(cè)反饋機(jī)構(gòu)構(gòu)成。其工作原理基于動(dòng)態(tài)平衡理論：線材在重力作用下自上方放線盤垂直向下運(yùn)動(dòng)，通過多組拉絲模具逐步減徑，最終由下方收線盤牽引收卷。在此過程中，張力需滿足以下平衡關(guān)系：F收線=F模具阻力+F線材重力+F動(dòng)態(tài)慣性力

　　收線牽引力(F收線)：由收線電機(jī)扭矩決定，直接影響線材拉拔速度和張力大小;

　　模具阻力(F模具)：與模具孔徑、線材材質(zhì)硬度、潤滑效果正相關(guān);

　　線材重力(F重力)：垂直方向自重力可輔助穩(wěn)定張力，但過長的線材垂落會(huì)增加慣性影響;

　　動(dòng)態(tài)慣性力(F慣性)：啟�；蜃兯贂r(shí)因線材質(zhì)量產(chǎn)生的慣性力，易導(dǎo)致張力波動(dòng)。

　　關(guān)鍵目標(biāo)：通過調(diào)節(jié)收線速度、模具配比及張力補(bǔ)償機(jī)構(gòu)，使線材在拉拔過程中保持恒定張力，避免因張力過大導(dǎo)致線材拉斷或過小引起纏繞、尺寸偏差。

　　二、調(diào)試前的必要準(zhǔn)備

　　(一)設(shè)備狀態(tài)檢查

　　機(jī)械系統(tǒng)

　　確認(rèn)放線盤、收線盤轉(zhuǎn)動(dòng)靈活，無卡頓或軸向竄動(dòng);

　　檢查模具安裝是否牢固，�？资欠窆饣�(可用棉簽蘸油擦拭，觀察是否有金屬碎屑附著);

　　潤滑系統(tǒng)需確保冷卻液或潤滑油壓力穩(wěn)定(推薦油壓范圍 0.3-0.5MPa)，噴嘴對(duì)準(zhǔn)模具入口。

　　電氣系統(tǒng)

　　校準(zhǔn)張力傳感器(可通過砝碼標(biāo)定，誤差需<±1%);

　　測(cè)試收線電機(jī)變頻器啟停響應(yīng)靈敏度，確保速度調(diào)節(jié)精度(建議分辨率≤0.1r/min)。

　　(二)線材與工藝參數(shù)確認(rèn)

　　線材特性：測(cè)量原材料直徑、抗拉強(qiáng)度(如 Φ6mm 鋁線抗拉強(qiáng)度約 80-100MPa)，計(jì)算最大安全拉拔張力(經(jīng)驗(yàn)公式：Fmax=0.8×σb×4πd2，其中σb為抗拉強(qiáng)度，d為線材直徑);

　　工藝參數(shù)：根據(jù)目標(biāo)線材規(guī)格(如從 Φ6mm 拉至 Φ2mm)，選擇合適的模具序列(推薦道次減面率 15%-25%，總減面率不超過 70%)，并記錄各道次模具孔徑。

　　三、張力調(diào)試的分步操作方法

　　(一)靜態(tài)空載調(diào)試：建立基準(zhǔn)張力

　　空機(jī)運(yùn)行測(cè)試

　　啟動(dòng)設(shè)備，使放線盤和收線盤以低速(50-100r/min)空轉(zhuǎn)，觀察張力顯示值是否為零或接近理論空載值(正常應(yīng)<5N);

　　若空載張力異常，檢查傳動(dòng)鏈條松緊度(下垂量應(yīng)≤20mm)、軸承潤滑情況(溫升<30℃為正常)。

　　模擬線材穿模

　　用與目標(biāo)線材等長的廢線穿過所有模具，手動(dòng)盤動(dòng)收線盤，感受阻力是否均勻;

　　通過張力控制器設(shè)置初始張力(建議為最大安全張力的 30%-50%，如鋁線初始設(shè)為 10-15N)，觀察張力波動(dòng)范圍(理想值≤±2N)。

　　(二)動(dòng)態(tài)負(fù)載調(diào)試：優(yōu)化實(shí)時(shí)控制

　　低速試?yán)��?/p>

　　以 20% 額定速度(如額定速度 2000r/min，初始設(shè)為 400r/min)啟動(dòng)拉拔，實(shí)時(shí)監(jiān)測(cè)張力曲線：

　　若張力持續(xù)上升，說明收線速度偏快，需降低變頻器頻率(每次調(diào)整幅度≤5Hz);

　　若張力下降至接近零，可能是放線盤制動(dòng)不足，需增大放線制動(dòng)器氣壓(推薦初始?xì)鈮?0.2-0.3MPa，逐步增至張力穩(wěn)定)。

　　分段張力匹配

　　多模拉拔時(shí)，各道次張力需逐級(jí)遞增(相鄰道次張力差 5%-10%)，可通過以下方式調(diào)整：

　　前道次張力不足：增大前道模具后的導(dǎo)輪包角(建議包角 60°-90°，通過調(diào)整導(dǎo)輪位置實(shí)現(xiàn));

　　后道次張力過大：檢查后道模具是否磨損(孔徑偏差>0.02mm 需更換)，或降低該道次減面率。

　　高速穩(wěn)定運(yùn)行

　　逐步提升至額定速度，觀察張力波動(dòng)：

　　若出現(xiàn)周期性波動(dòng)(如每 5 秒一次)，可能是收線盤動(dòng)平衡不良(需重新配重，殘余不平衡量≤5g・mm/kg);

　　若張力突然驟升驟降，觸發(fā)急停并檢查線材是否打結(jié)或模具卡料。

　　(三)張力補(bǔ)償與自動(dòng)控制

　　慣性補(bǔ)償：在變頻器中啟用 “加減速補(bǔ)償” 功能，根據(jù)線材線密度(如 Φ2mm 鋁線線密度 0.022kg/m)計(jì)算慣性力矩，設(shè)置補(bǔ)償系數(shù)(經(jīng)驗(yàn)值 0.1-0.3);

　　閉環(huán)控制：將張力傳感器信號(hào)接入 PLC 控制系統(tǒng)，設(shè)定上下限閾值(如目標(biāo)張力 ±10%)，當(dāng)張力超限時(shí)自動(dòng)調(diào)節(jié)收線速度(推薦 PID 調(diào)節(jié)參數(shù)：比例系數(shù) Kp=2-5.積分時(shí)間 Ti=1-3s，微分時(shí)間 Td=0.1-0.5s)。

　　四、常見張力問題與解決策略

　　五、調(diào)試后的效果驗(yàn)證與持續(xù)優(yōu)化

　　首件檢測(cè)：測(cè)量拉拔后線材直徑(公差 ±0.01mm)、表面粗糙度(Ra≤1.6μm)，觀察是否有劃傷或裂紋;

　　連續(xù)運(yùn)行測(cè)試：運(yùn)行 2 小時(shí)以上，記錄張力波動(dòng)范圍(理想值≤±5%)和設(shè)備故障率;

　　數(shù)據(jù)歸檔：建立《張力調(diào)試檔案》，記錄不同材質(zhì)、規(guī)格線材的最優(yōu)張力參數(shù)(如 Φ1.5mm 不銹鋼線，張力設(shè)定 25-30N，收線速度 1500r/min)，為后續(xù)生產(chǎn)提供參考。

　　結(jié)語

　　倒立式拉絲機(jī)的張力調(diào)試是一項(xiàng)融合機(jī)械原理、電氣控制和工藝經(jīng)驗(yàn)的系統(tǒng)性工作。通過精準(zhǔn)把握張力平衡原理、規(guī)范執(zhí)行調(diào)試流程，并結(jié)合實(shí)際生產(chǎn)中的動(dòng)態(tài)反饋優(yōu)化，不僅能提升線材加工的穩(wěn)定性和良品率，還能延長模具壽命、降低能耗(據(jù)統(tǒng)計(jì)，合理張力控制可使模具壽命提升 20%-30%，能耗降低 10%-15%)。對(duì)于操作人員而言，需持續(xù)積累不同材質(zhì)的調(diào)試經(jīng)驗(yàn)，同時(shí)關(guān)注智能化張力控制系統(tǒng)(如 AI 自適應(yīng)調(diào)節(jié))的技術(shù)發(fā)展，以適應(yīng)高精度、高效率的金屬加工需求。
